JH-910 箱变保护测控装置

智能箱变保护测控一体装置采用一体化设计，集中了多种保护测控、非电量保护、通信管理机、光纤交换机、远程/就地控制等功能，单一设备即可完成多个设备才能完成的任务，减少故障率，降低了产品使用难度和运行维护成本。

技术要求	功能要求	应用参数
辅助工作电源	电源输入	AC/DC176~600V
频率	50Hz，±5Hz
功耗	正常运行≤5W；装置动作≤11W
电流输入	额定值In	5A(1A)
测量范围	0.01In～1.2In
测量误差	≤0.5％
功耗	不大于0.5VA
电压输入	额定值Un	380V/690V/1200V
测量范围	0.1Un～1.2Un
测量误差	≤0.5％
功耗	不大于0.5VA
其他测量精度	频率	±0.03Hz
功率因数	±0.5%
有功功率/无功功率	±0.5%
开关量输入	通道数	42路
输入方式	强电输入
隔离方式	光电隔离，隔离电压2500V
接点输出	通道数	9路
工作电压	AC250V，8A；AC380V，1.9A DC220，1.5A
输入方式	空接点
隔离方式	光电隔离，隔离电压2500V
通讯接口	通讯接口	2路光口、2路以太网、10路485口
隔离类型	光电隔离
波特率	RS485：2400bps～19200bps 光口：155M、1310nm、单模50Km ST 以太网：10M/100M自适应
通讯规约	Modbus/IEC 60870-5-103/104/61850(选配)

类别	主要功能	910	910A	910B
遥测	交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度;	√	√	√
6路电流、6路电压	√	√	√
直流测量：共6路标配3路4-20mA输入标配3路热电阻测量	√	√	√
遥信	42路开入，其中17路固定为非电量保护信号输入	√	√	√
遥控	9路继电器输出，用于保护输出或普通遥控输出	√	√	√
保护	非电量保护：轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相，网门跳闸、烟雾报警、门开报警、非电量1~4 常规保护：差速断保护，比率差动保护、三段式电流保护、零序电流保护、过电压保护、欠电压保护	√	√	√
通信	2个自愈型光纤通讯接口，3个自愈型电口，可组光纤环网		√	√
2路以太网通讯接口（CPU自带）			√
2个485通讯口（CPU自带）	√	√	√
规约转换	标配10路RS485接口 2路以太网通讯接口			√
记录	记录*近发生的1024次事故记录，1024次操作记录 16条故障录波功能	√	√	√

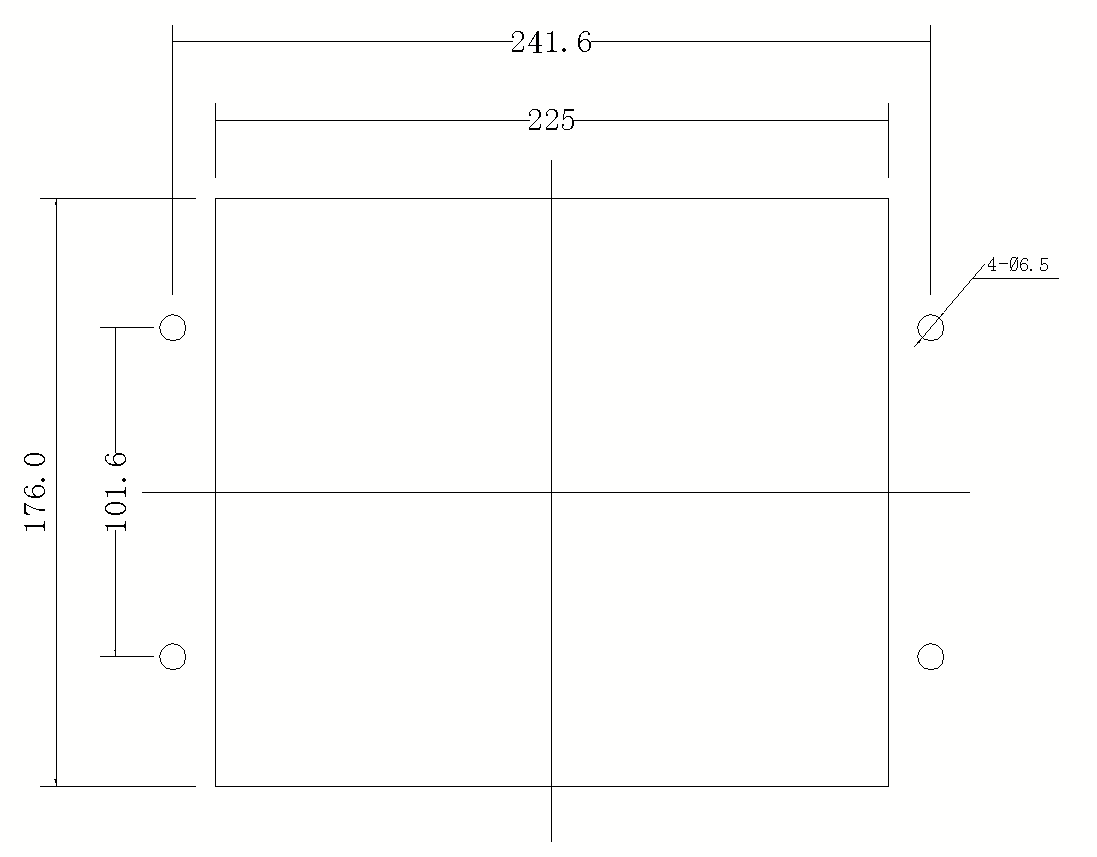

注：	在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用Ø6.5螺栓固定；
