技术参数
| 符号 | 含义 | 符号 | 含义 |
| Uan，Ubn，Ucn | 三相相电压 | Uab，Ubc，Uca | 三相线电压 |
| Ue | 额定线电压 | Un | 额定相电压 |
| F | 频率 | 3U0 | 零序电压 |
| U1 | 正序电压 | U2 | 负序电压 |
| 项目 | 范围 | 精度 | 项目 | 范围 | 精度 |
| 电压 | 10%~200%Ue | ±1% | 零序电压 | 10%~200%Ue | ±1% |
| 正序电压 | 10%~200%Ue | ±1% | 负序电压 | 10%~200%Ue | ±1% |
| 频率 | 45Hz~65Hz | ±1% | 模拟量输出 | 4mA~20mA DC | ±1% |
20年深耕电气领域监测产品及系统研发制造应用于电力/数据中心/石油石化/新能源汽车/建筑等13382546727
配电柜智能监测
JH5200PT低压PT保护
JH5200PT系列低压PT保护测控装置（以下简称JH5200PT或测控装置）用于低压PT的综合保护和测控；是一款具有*高性价比，稳定可靠，集继电器保护、测量、控制、通讯为一体的低压低压PT保护测控装置。测控装置采集三相母线电压，零序电压等数据，将这些数据计算后和测控装置记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到可靠监测、保护PT的目的。JH5200PT低压PT保护测控装置由测控装置主机、显示模块组成。测控装置主机可实现测量功能、保护功能和远程通讯功能；显示模块作为辅助装置，可以根据需要进行配置。JH5200PT以通讯功能作为远程管理的重要手段，支持MODBUS-RTU、PROFIBUS-DP多种通讯总线。
13382546727产品选型
| JH5200PT |
产品尺寸
| 「注」： | 保护器本体采用标准35mm导轨安装方式，本体与显示模块采用标准的DB9串口线连接，DB9串口线标配1米，可选1米、3米、5米三种长度。 |

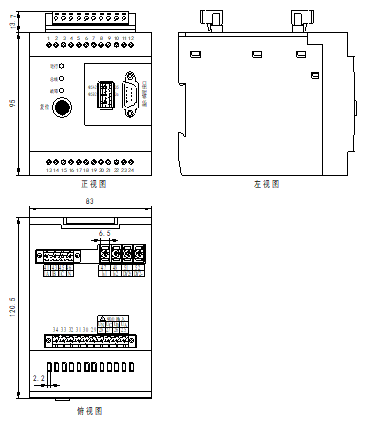

| 图3-1保护器主机正、侧、俯三面视图 | |

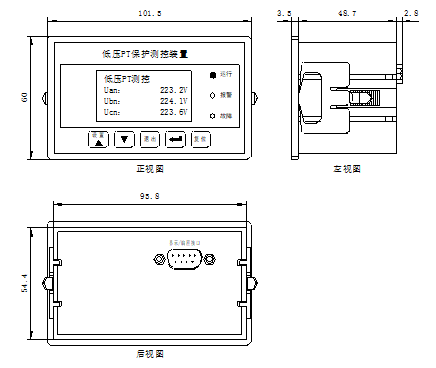

| 显示模块外形尺寸： | |

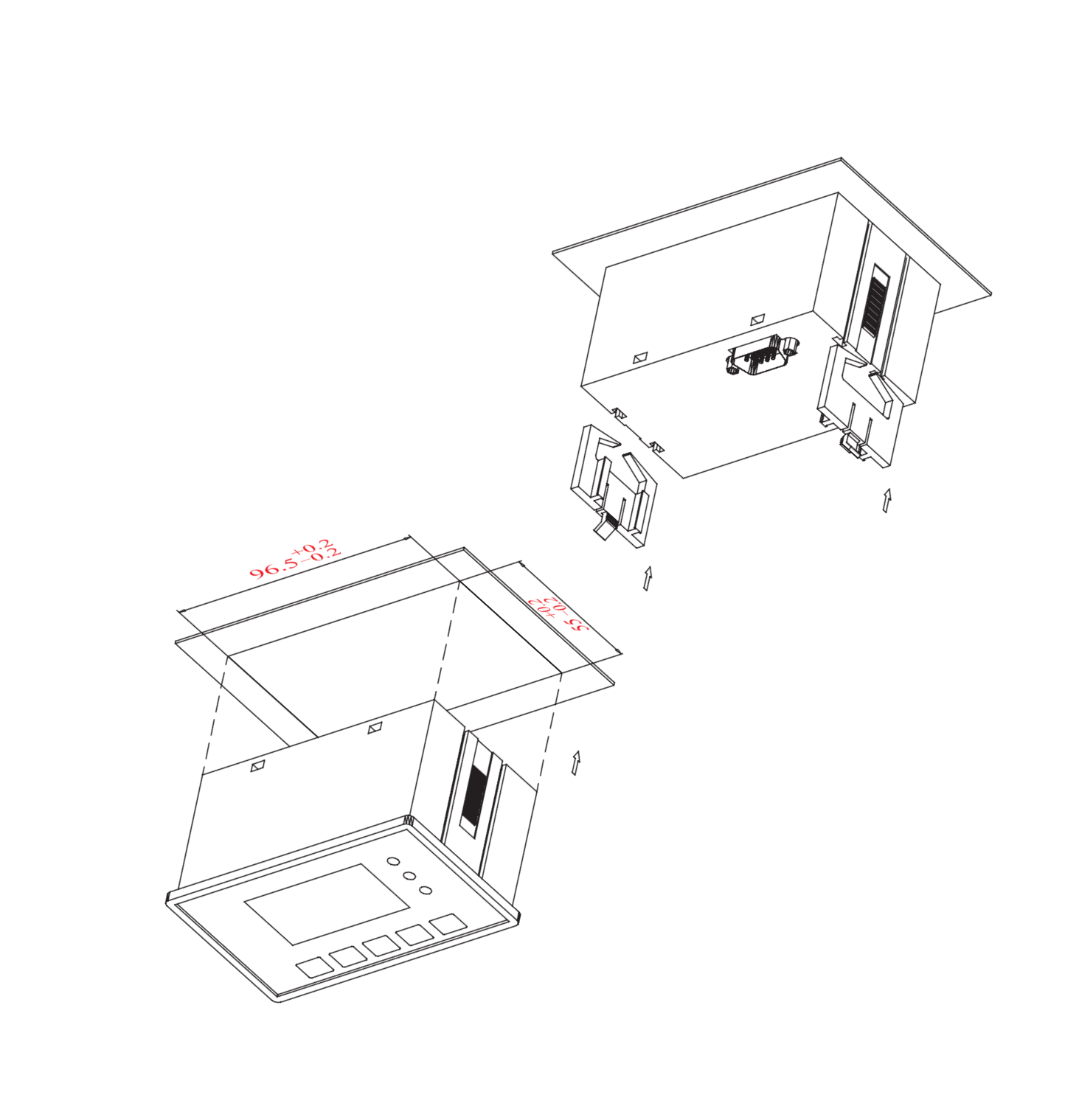

| 3.3 显示模块安装示意图(开孔尺寸建议为96.5mm×55mm)： |
