| 环境条件 |
| 环境温度： | -20℃～+55℃ |
| 储存温度： | -25℃～+70℃ |
| 大气压力： | 70 kPa～106 kPa |
| 相对湿度： | 5%～95% (产品内部不凝露，不结冰) |
| 额定参数 |
| （1）保护器工作电源 |
| AC85~265V/DC110~370V。 |
| （2）电流/电压输入 |

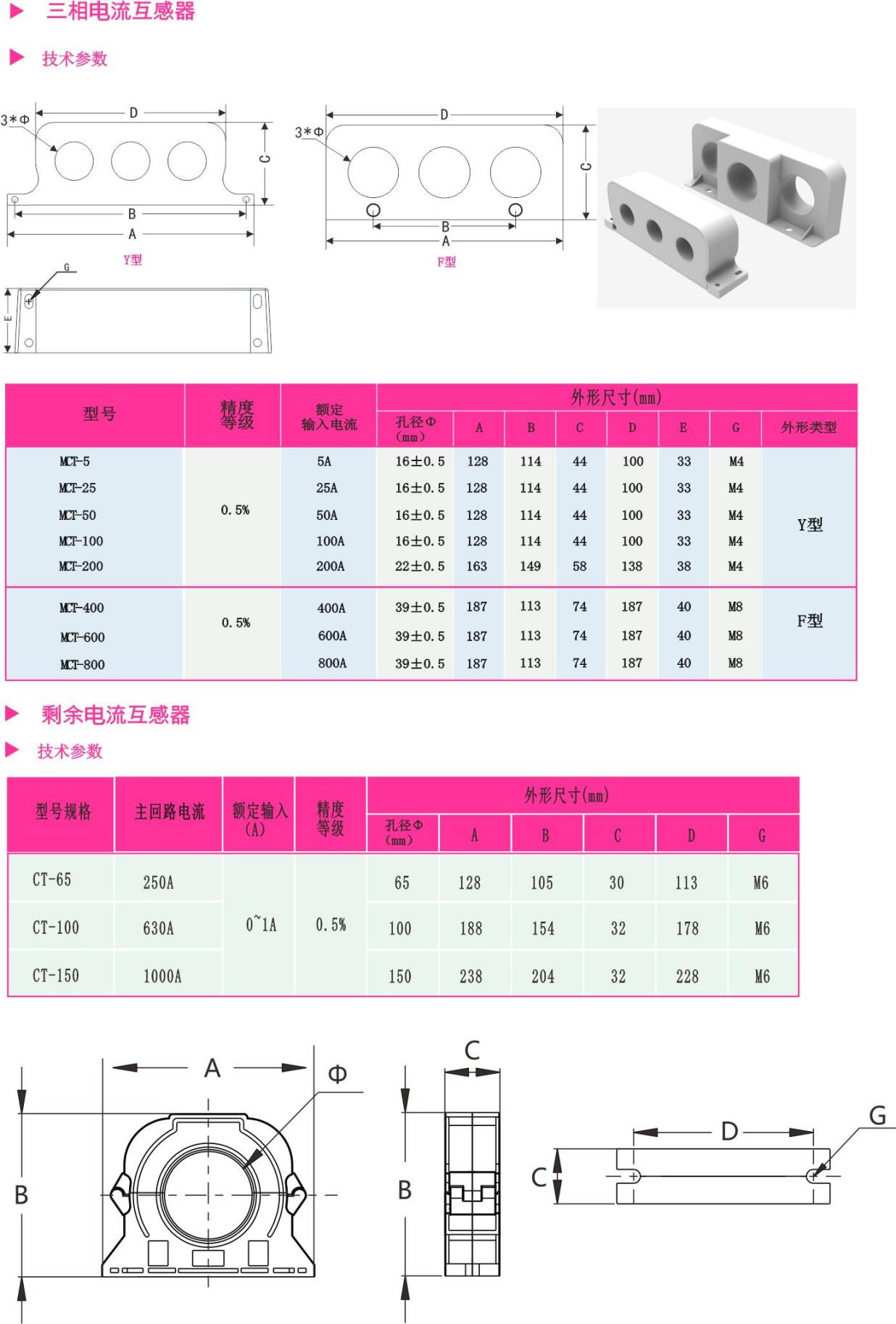

| 电流回路（外置电流互感器（MTA）： | 5A、25A、50A、100A、200A、400A、600A、800A。 |
| 交流电压(相电压)： | 220V、380V、660V |
| 频率： | 50Hz/60Hz |
| （3）开关量节点输入 |
| 开关量为有源（AC/DC220V）节点或无源干节点可选。 |
| （4）继电器接点输出容量 |
| DO1~DO4： | 常开继电器，交流250V/直流30V，允许断开的*大电流：交流/直流5A ；长期允许闭合电流：5A |
| DO5： | 常开/常闭继电器，交流250V/直流30V，允许断开的*大电流：交流/直流5A ；长期允许闭合电流：常开点5A、常闭点3A |
| （5）AO输出 |
| 输出范围： | （4～20）mA |
| 负载能力： | 500Ω |
| （6）功率消耗 |
| 交流电压回路： | 小于0.75VA/相（额定220V时） |
| 保护器电源回路： | 小于5W |
| （7）过载能力 |
| 交流电流回路： | 2倍额定电流，连续工作 |
| 10 倍额定电流，允许10s |
| 40 倍额定电流，允许1s |
| 交流电压回路： | 1.2倍额定电压，连续工作 |
| 1.4倍额定电压，允许10s |
| 测量精度 |
| （1）相电压测量范围： | 测量范围5V～660V |
| （2）电流测量范围： | （0.1～10）倍的额定电流；剩余电流：10mA～1000mA |
| （3）测量精度： |
| 三相电流： | ±1% |
| 三相电压： | ±1% |
| 有功功率： | ±1.0% |
| 功率因数： | ±2.0% |
| 有功电能： | ±2.0% |
| 剩余电流： | ±2.0% |
| 模拟量输出（AO）： | ±2.0% |
| 保护定值误差 |
| 动作值： |
| 电流： | ±200mA 或定值的±5% |
| 电压： | ±2V或定值的±3% |
| 动作时间： |
| 定时限： | 0s～3s(含3s)范围内不超过60ms |
| 3s～99.9s 范围内不超过整定值的±5% |
| 反时限： | 0s～3s(含3s)范围内不超过±100ms |
| 3s以上不超过计算值的±5% |
| 电气绝缘性能 |
| （1）介质强度 |
| 符合GB/T14598.3-2006规定； |
| 工频电压2kV，时间1分钟。 |
| （2）绝缘电阻 |
| 符合GB/T14598.3-2006的规定； |
| 500V兆欧表测试，绝缘电阻值不小于100MΩ。 |
| （3）冲击电压 |
| 符合GB/T14598.3-2006规定； |
| 承受1.2/50μs峰值为5kV的标准雷电波的冲击。 |
| 机械性能 |
| （1）振动 |
| 振动响应： | 符合GB/T11287-2000标准规定，严酷等级为1 级； |
| 振动耐久性： | 符合GB/T11287-2000标准规定，严酷等级为1级。 |
| （2）冲击 |
| 冲击响应： | 符合GB/T14537-1993标准规定，严酷等级为1级； |
| 冲击耐久性： | 符合GB/T14537-1993标准规定，严酷等级为1级。 |
| （3）碰撞 |
| 符合GB/T14537-1993标准规定，严酷等级为1 级。 |
| 电磁兼容性能 |
| (1) 振荡波干扰 |
| 符合GB/T 14598.13- 2008（IEC 60255-22-1： | 2007）规定，严酷等级为III 级。 |
| (2) 静电放电干扰 |
| 符合GB/T 14598.14-2010（IEC 60255-22-2： | 2008）规定，严酷等级为Ⅲ级。 |
| (3) 射频电磁场辐射干扰 |
| 符合GB/T 14598.9-2010（IEC 60255-22-3： | 2007）规定，可以通过10V/m 的*严酷等级。 |
| (4) 电快速瞬变脉冲群干扰 |
| 符合GB/T 14598.10-2007（IEC 60255-22-4： | 2002）规定，严酷等级为Ⅳ级。 |
| (5) 浪涌干扰 |
| 符合GB/T14598.18-2008（IEC 60255-22-5： | 2002）规定，严酷等级为Ⅳ级。 |
| (6) 射频传导干扰 |
| 符合GB/T 14598.17-2005（IEC 60255-22-6： | 2001）规定，严酷等级为III 级。 |
| (7) 工频磁场干扰 |
| 符合GB/T14598.19-2007（IEC 60255-22-7： | 2003）规定，严酷等级为A 级。 |
