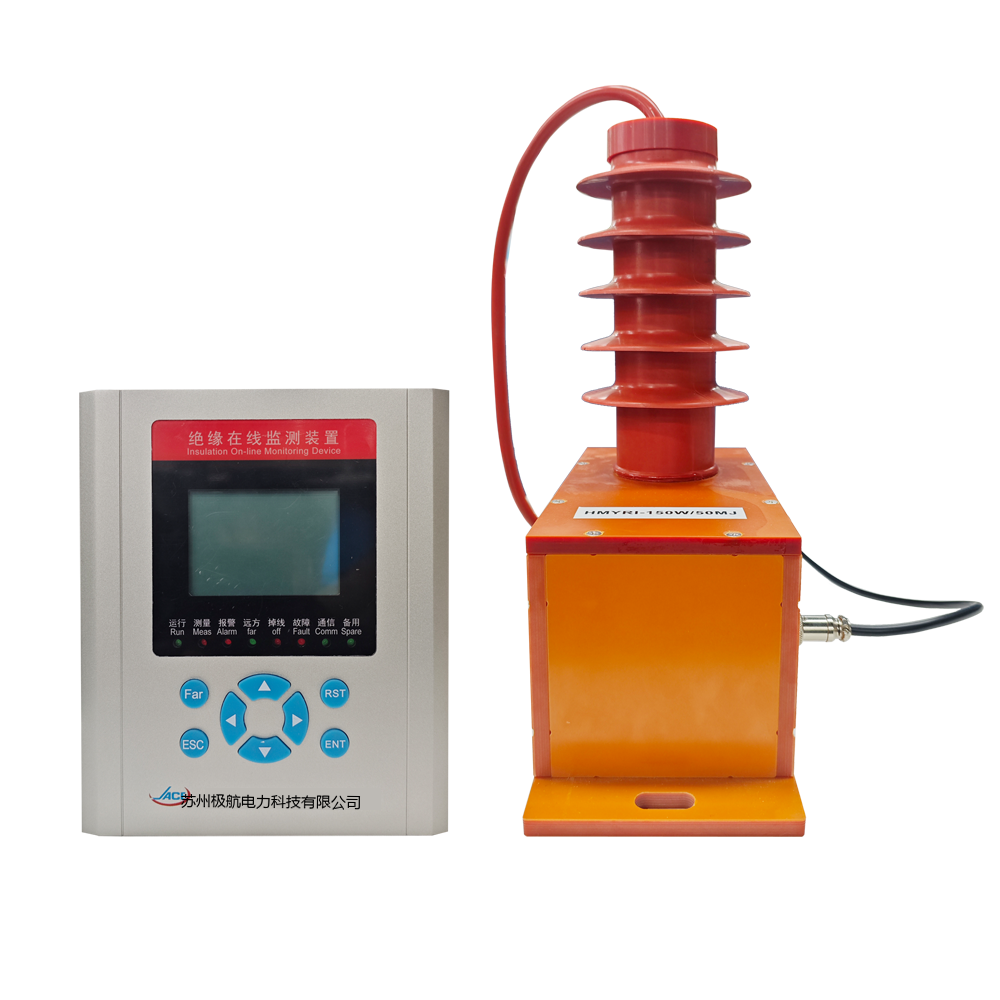

高压绝缘在线监测装置是一款专为高压电机设计的高效监控设备，具备在电机停运时测量对地绝缘阻值、在线运行时监测漏电电流的双重功能。能够帮助操作人员根据绝缘电阻的变化，提前采取有效的预防措施，从而避免事故的突然发生及进一步扩大，保障设备的安全和稳定运行。广泛适用于各类高压电机以及高压不接地系统，能够为关键设备提供全方位的安全监控与故障预防，尤其适用于对电机可靠性要求较高的工业场景，如电力、石化、冶金、矿业等领域。
13382546727| 技术参数 | |
| 1.电源电压： | AC85V-305V,DC100V-430V |
| 2.额定功率： | 小于15W |
| 3.适用电网电压： | 3～10KV |
| 4.测量电压信号： | 500V,1000V,1500V,2500V四档可选。 |
| 5.测量误差： | （1MΩ~3000 MΩ ）≤±5% |
| 6.化指数测量误差： | ≤±5% |
| 7.吸收比测量误差： | ≤±5% |
| 8.绝缘电阻报警设定值： | 1MΩ～1000MΩ可设，剩余电流报警设定值：10～2000mA 可设。 |
| 9.报警输出继电器： | 触点容量：5A@250VAC,5A@30VDC |
| 10. 通讯接口： | RS485接口和网络接口，MODBUS-RTU和MODBUS-TCP协议 |

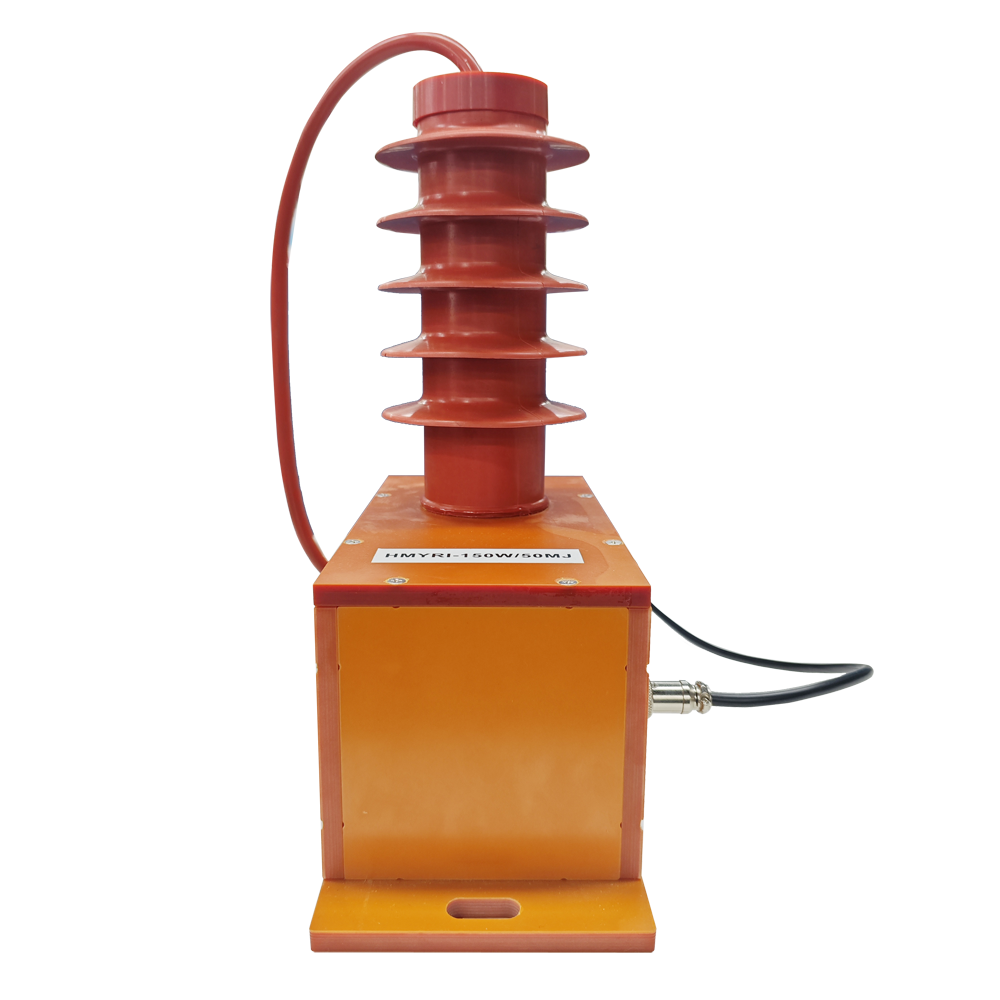

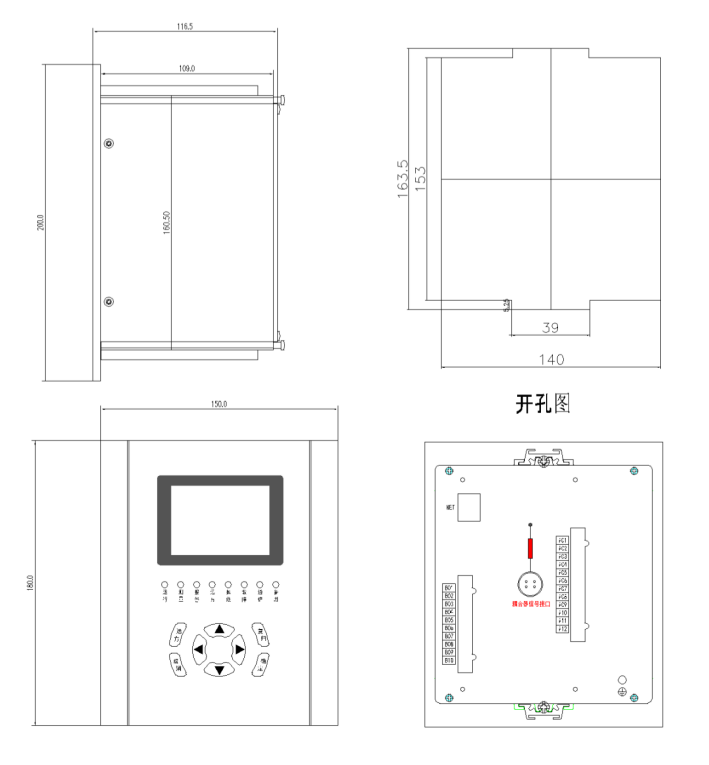

| 11. 产品尺寸： | 耦合隔离器：长宽高：276x117x316mm |
| 全程综合保护： | 该装置对高压电机组提供动态与静态两种状态下的全面监控，确保电机在各个运行阶段的绝缘状态均得到有效保护。适用于3KV、6KV、10KV高压电机及高压电力不接地系统。 |
| 绝缘电阻与漏电电流测量： | 在电机停机状态下，装置可通过“人工检测”进行高压绝缘检测，精确测量电机绕组的对地绝缘电阻。而在电机运行状态下，装置会持续监测零序电流，帮助操作人员判断设 备是否存在漏电情况。 |
| 智能故障诊断： | 根据系统绝缘变化及设备的泄漏电流情况，装置能够迅速判断出绝缘性能的下降情况，以及在线运行时的零序电流故障，及时提醒操作人员进行维护和修理，减少停机时间，提升系统可 靠性。 |

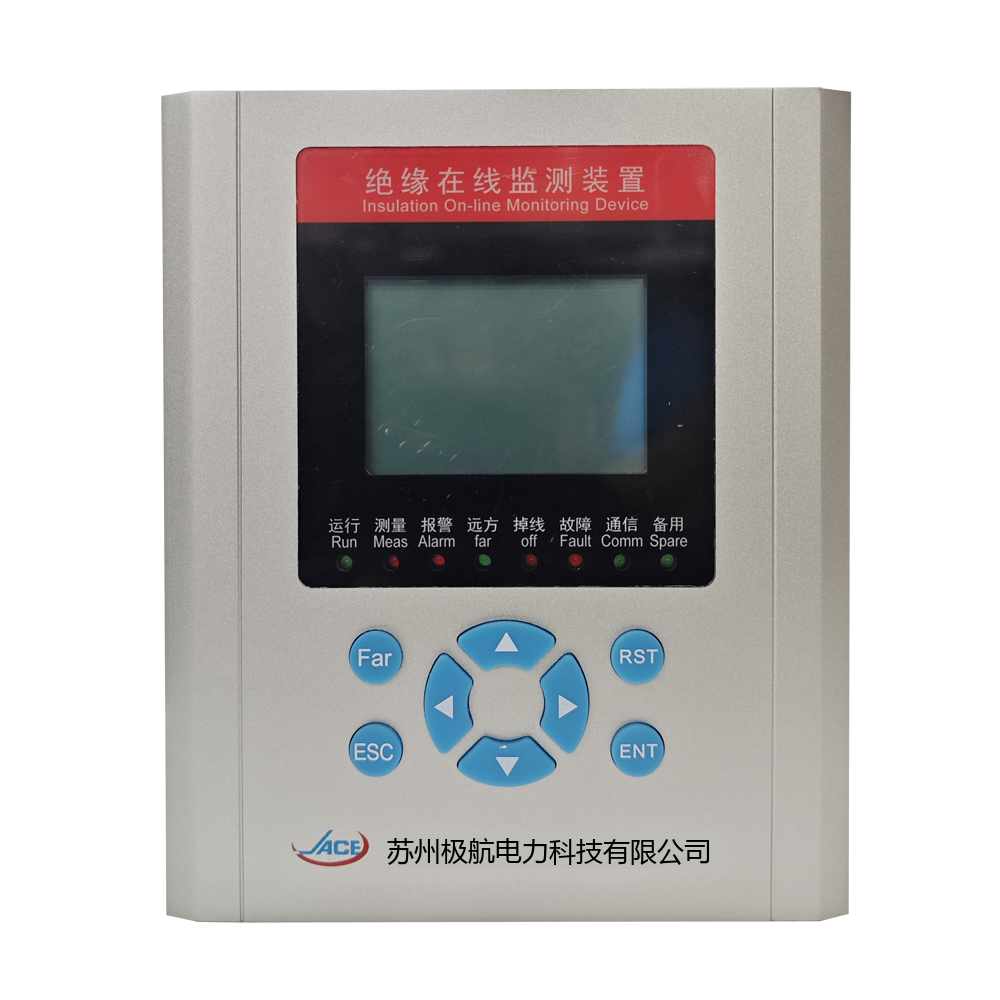

| 实时数据显示与通讯功能： | 监控装置配备高清液晶显示屏，装置内置 RS485和以太网通讯接口，支持与PC等设备进行网络通讯，实现电机运行状态的远程实时监控，进一步提升管理效率。 |
